소프트웨어와 하드웨어를 하나로,
완벽한 임베디드 솔루션

임베디드 시스템 전문기업

주요 서비스

임베디드 SW/HW 통합 솔루션

펌웨어 개발

MCU/RTOS 기반의 안정적인 펌웨어 설계부터 최적화까지 전 과정을 지원합니다.

하드웨어 설계

회로 설계, PCB 레이아웃, 시제품 제작까지 하드웨어 개발 전 과정을 책임집니다.

IoT 솔루션

센서 연동부터 클라우드 연계까지, 안정적인 IoT 시스템을 구축합니다.

임베디드 소프트웨어

리눅스 및 RTOS 기반의 임베디드 애플리케이션을 설계하고 개발합니다.

시스템 통합 & 검증

하드웨어와 소프트웨어를 통합하고 철저한 검증 테스트를 진행합니다.

유지보수 & 기술지원

펌웨어 업데이트, 장애 대응 등 지속적인 기술 지원을 제공합니다.

요구사항에서 시제품 완성까지

제품 개발은 단순히 회로나 프로그램 하나를 만드는 것이 아니라
하드웨어와 소프트웨어가 하나의 시스템으로 안정적으로 동작하도록 만드는 과정입니다.

EMBESYS는 제품 요구사항을 분석하고,
핵심 기능 검증부터 회로·PCB 설계, 펌웨어 개발, 시제품 제작 및 개선까지
단계적으로 개발을 진행합니다.

  1. STEP 01

    요구사항 분석

    개발하려는 제품의 사용 목적과 필요한 기능을 확인합니다.

    사용 환경, 전원 방식, 센서, 구동부, 통신 방식, 제품 크기 및 예상 제작 수량 등을 검토하여 전체 개발 범위를 정의합니다.

    주요 결과

    제품 기능 정의 / 요구사항 정리 / 개발 범위 협의

  2. STEP 02

    시스템 설계

    제품에 필요한 하드웨어와 소프트웨어의 전체 구조를 설계합니다.

    MCU, 센서, 통신 방식, 모터 및 구동부 등 주요 부품과 인터페이스를 선정하고 시스템 구성을 결정합니다.

    주요 결과

    System Architecture / MCU·Sensor 선정 / Interface 정의 / 주요 부품 선정

  3. STEP 03

    핵심 기능 검증

    본격적인 회로 및 PCB 설계에 앞서 개발보드, 브레드보드 및 상용 모듈 등을 이용하여 제품의 핵심 기능이 실제로 구현 가능한지 검증합니다.

    센서 측정, 모터 및 액추에이터 제어, Wi-Fi·Bluetooth 등의 통신과 주요 제어 로직을 우선 확인합니다.

    이를 통해 PCB 제작 전에 기술적인 문제와 설계 리스크를 줄입니다.

    주요 결과

    Development Board Test / Breadboard Test / Module Test / PoC

  4. STEP 04

    회로 · PCB 설계

    핵심 기능 검증 결과를 바탕으로 제품에 적합한 전용 하드웨어를 설계합니다.

    전원, MCU, 센서, 통신, 구동 회로 등을 설계하고 제품 크기와 구조를 고려하여 PCB를 설계합니다.

    주요 결과

    Circuit Design / PCB Design / BOM / Gerber Data

  5. STEP 05

    1차 시제품 제작 ·
    HW/SW 통합

    설계된 PCB를 제작하고 부품을 실장하여 1차 시제품을 제작합니다.

    제작된 하드웨어에 펌웨어를 적용하고 센서, 모터, 통신 및 제어 기능을 하나의 시스템으로 통합합니다.

    주요 결과

    Prototype PCB / Firmware / Driver / Communication / HW·SW Integration

  6. STEP 06

    시제품 검증

    1차 시제품을 기반으로 제품의 주요 기능과 동작 안정성을 검증합니다.

    센서 측정 정확도, 전원 동작, 통신 안정성, 구동부 제어, 소비전력 및 예외 상황 등을 테스트하여 제품의 문제점과 개선 항목을 확인합니다.

    주요 결과

    Functional Test / Performance Verification / Debug / Issue List

  7. STEP 07

    시제품 이슈 보완 ·
    설계 개선

    시제품 검증 과정에서 확인된 이슈를 분석하고 필요한 회로, PCB 및 펌웨어를 수정합니다.

    하드웨어 변경이 필요한 경우 회로와 PCB를 Revision하고, 소프트웨어적인 문제는 펌웨어 및 제어 로직을 개선합니다.

    필요에 따라 수정된 설계를 기반으로 2차 시제품을 제작하여 다시 검증합니다.

    주요 결과

    Issue Analysis / Circuit Revision / PCB Revision / Firmware Update / 2nd Prototype

  8. STEP 08

    최종 시제품 검증

    개선된 시제품을 대상으로 요구사항과 주요 기능이 정상적으로 구현되었는지 최종 확인합니다.

    제품의 기능, 통신, 전원 및 주요 동작을 다시 검증하고 개발 결과물을 정리합니다.

    주요 결과

    Final Verification / Final Prototype / Design Validation

  9. STEP 09

    결과물 전달 · 기술지원

    검증이 완료된 시제품과 개발 결과물을 고객에게 전달합니다.

    필요한 경우 이후 제품 개선, PCB Revision 및 양산 과정에서 발생하는 기술적인 문제에 대한 검토와 기술지원을 제공합니다.

    ※ 금형 제작 및 대규모 제조 자체 생산은 기본 개발 범위에 포함되지 않으며 필요한 경우 프로젝트별로 협의합니다.

제작하고자 하는 제품을 알려주세요

가정용 전자제품, IoT 제품, 기존 제품의 기능 개선 등
개발이 필요한 내용을 남겨주시면 요구사항을 검토하여 연락드립니다.

구체적인 회로나 기술 사양이 정해져 있지 않아도
필요한 기능과 사용 목적을 중심으로 작성해주시면 됩니다.

기본 정보

※ 개인 의뢰인 경우 입력하지 않아도 됩니다.

현재 개발 단계 *
필요한 개발 분야 *

※ 복수 선택 가능

주요 기능

제품에서 구현하고 싶은 기능을 간단히 작성해주세요.

예)

  • 온도와 습도를 측정하고 싶습니다.
  • 스마트폰으로 제품 상태를 확인하고 싶습니다.
  • 모터를 자동으로 제어하고 싶습니다.

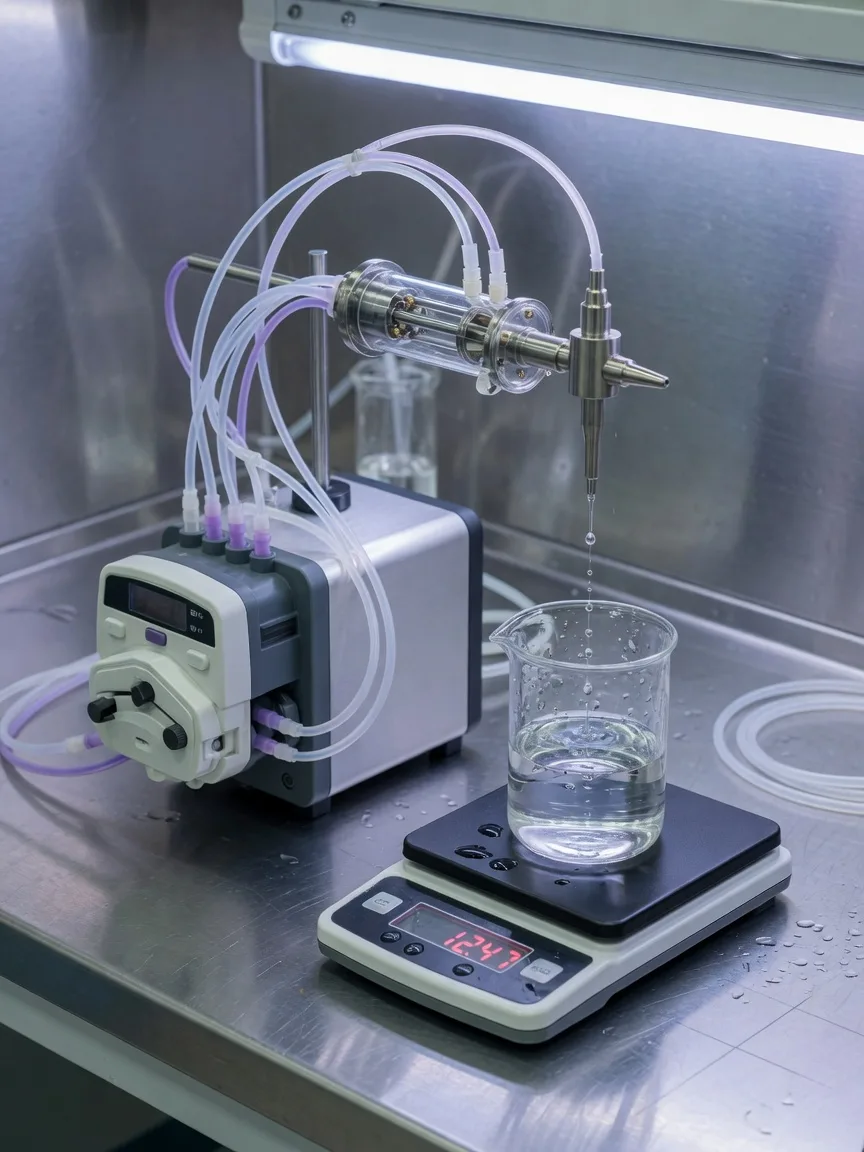

  • 버튼을 누르면 일정량의 액체가 나오도록 만들고 싶습니다.
예상 제작 수량
문의 내용 *

제작하려는 제품과 필요한 기능을 자유롭게 작성해주세요.

예시 1)

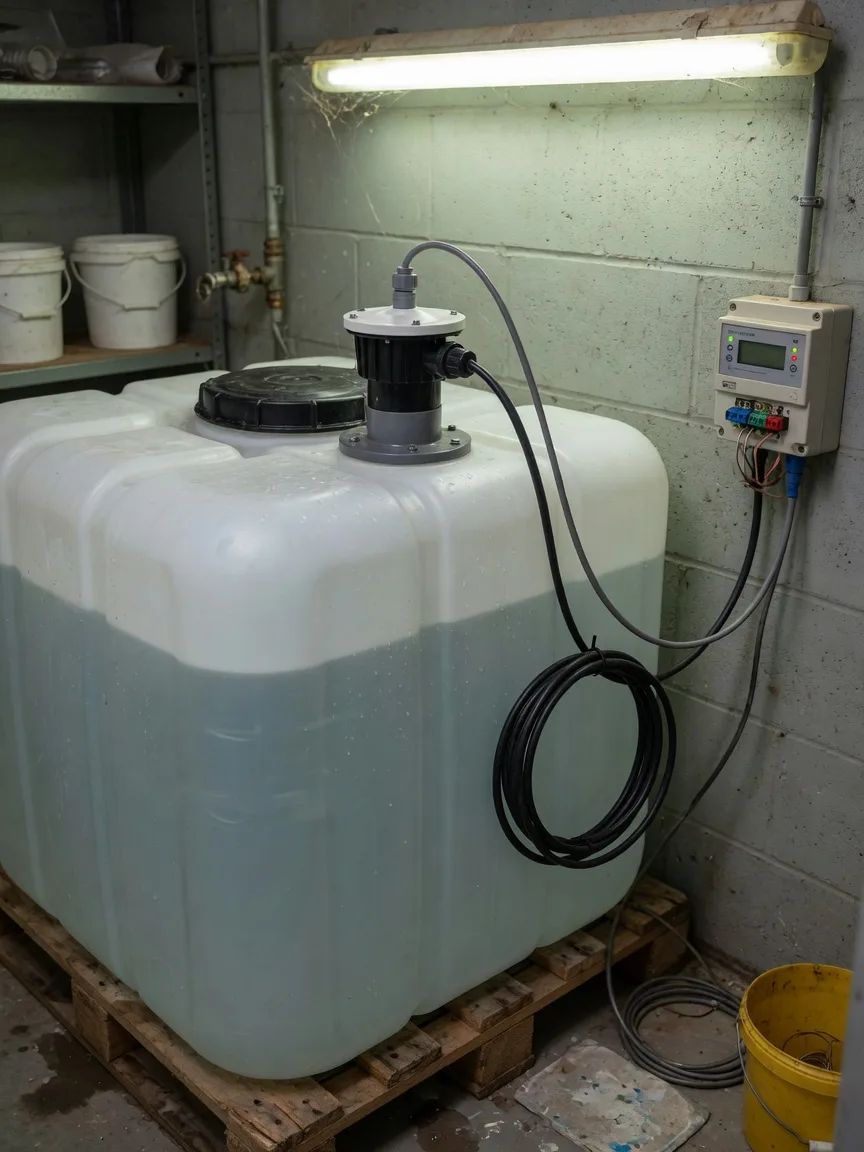

“가정에서 사용하는 물통의 잔량을 측정하고
물이 부족하면 스마트폰으로 알림을 보내는 제품을 제작하고 싶습니다.”

예시 2)

“현재 사용 중인 제품에 Bluetooth 기능을 추가하여
스마트폰에서 상태를 확인하고 제어하고 싶습니다.”
참고자료 첨부

제품 스케치, 사진, 기존 회로도, 제품 사양서 등
개발 검토에 도움이 되는 자료가 있다면 첨부해주세요.

참고자료 첨부는 준비 중입니다. 첨부 없이 문의를 남겨주시면 검토 후 자료 전달 방법을 안내드립니다.

    개발 상담 안내

    문의 내용을 확인한 후
    제품의 주요 기능, 개발 범위 및 구현 방법을 검토하여 연락드립니다.

    프로젝트에 따라

    1. 기능 구현 검증
    2. 회로·PCB 설계
    3. 펌웨어 개발
    4. 시제품 제작
    5. 검증 및 보완

    과정으로 개발을 진행합니다.
